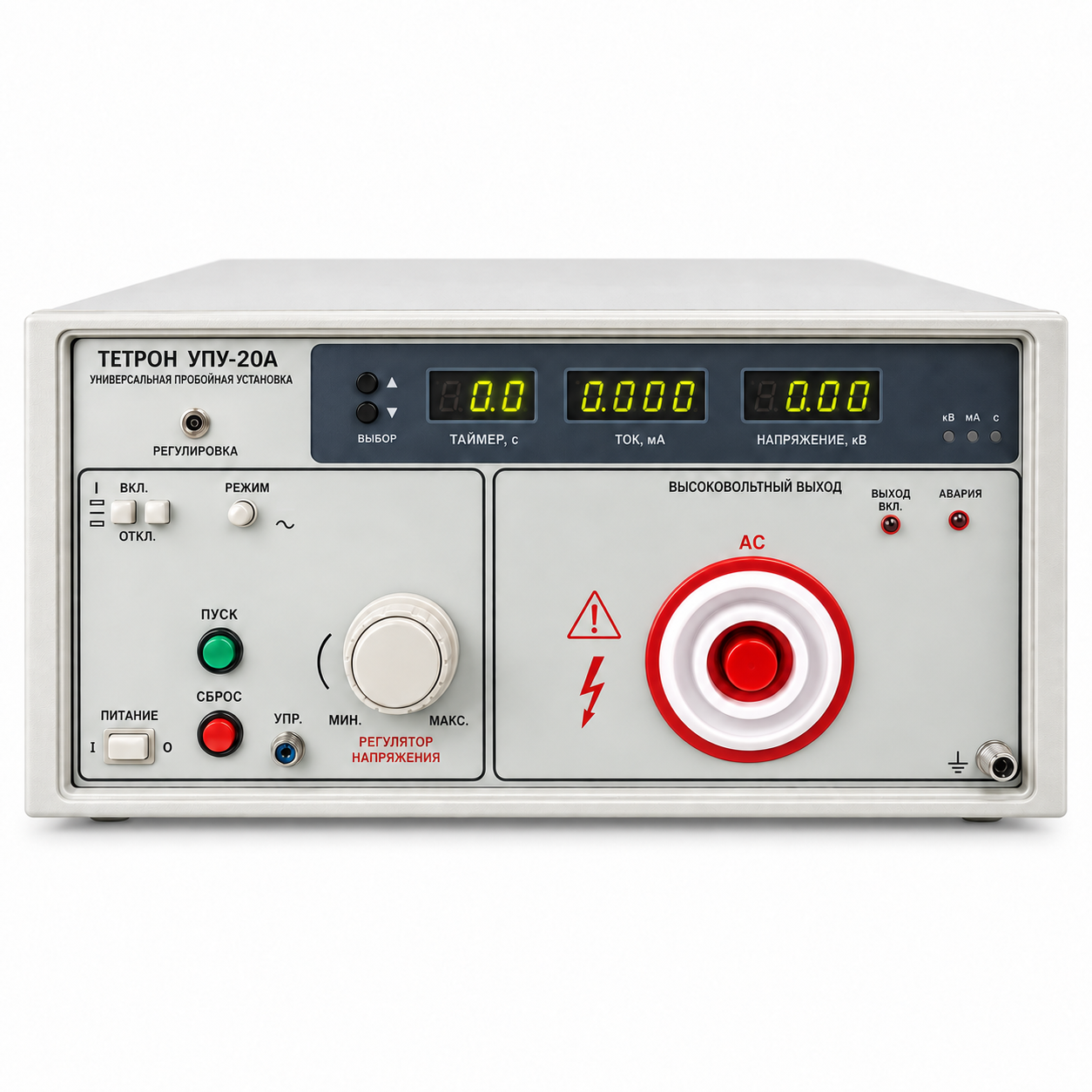

ТЕТРОН УПУ-20А — высоковольтная пробойная установка для испытания электрической прочности изоляции переменным напряжением до 20 кВ. Максимальный контролируемый ток утечки составляет 20 мА, выходная мощность — 400 ВА. Прибор позволяет плавно регулировать напряжение, задавать порог срабатывания по току утечки и устанавливать необходимую продолжительность испытания.

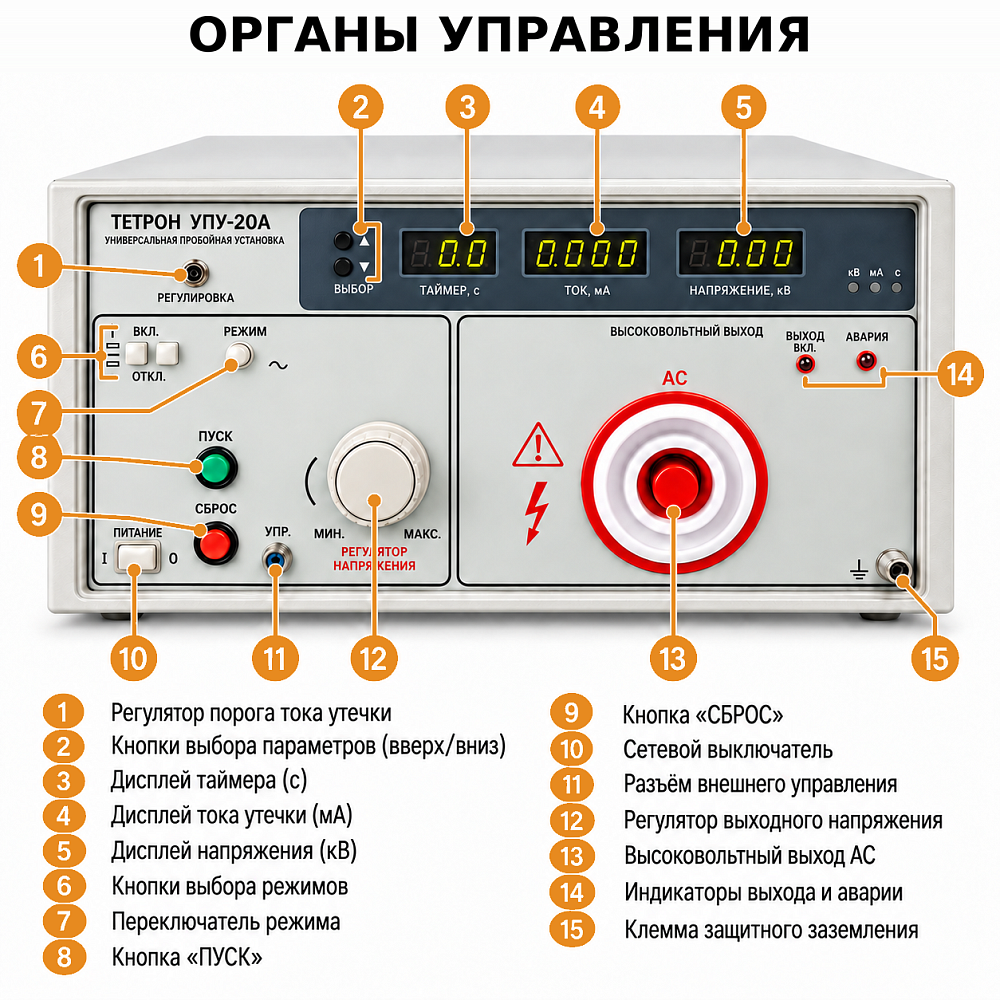

Раздельные цифровые индикаторы обеспечивают одновременный контроль напряжения, тока и таймера. Световая и звуковая сигнализация предупреждает о превышении установленного порога. Настольная УПУ-20А подходит для испытаний изоляции высоковольтных кабелей, трансформаторов, диэлектриков и средств электрозащиты переменным напряжением. В комплекте поставляются паспорт изделия с отметкой ОТК и сертификат о калибровке.
| Испытательное напряжение | переменное (AC) |
| Диапазон выходного напряжения (AC) | 0–20 кВ |
| Максимальный ток утечки (AC) | 20 мА |
| Выходная мощность (AC) | 400 ВА |
| Регулировка напряжения | плавная, ручная |
| Установка тока утечки | плавная, ручная |
| Таймер | от 0,0 до 999 секунд |
| Дисплей | отдельные дисплеи для отображения напряжения, тока и времени испытания |
| Сигнализация | световая и звуковая при превышении установленного тока утечки |
| Индикация | высокое напряжение, проведение испытания, пробой или ошибка |
| Питание | однофазная сеть 220 В ±10 %, 50 Гц |
| Условия эксплуатации | температура 0–40 °C, влажность до 75 % |
| Условия хранения | температура −10–50 °C, влажность до 70 % |
| Исполнение | настольное, металлический корпус |

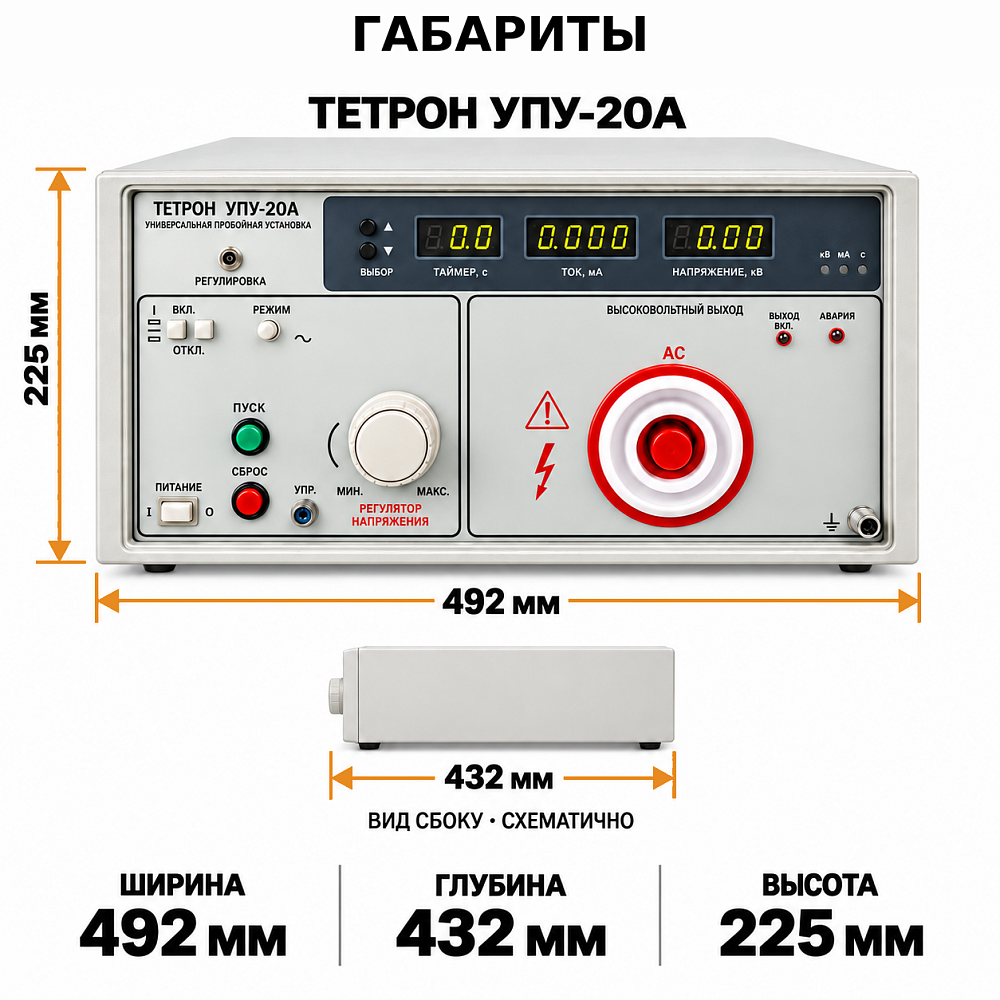

| Габаритные размеры | 492 × 432 × 225 мм |
| Масса | 27,75 кг |
| Технические условия (ТУ) | ТУ 26.51.43-004-48526697-2018 |
|
Пробойная установка | Кол-во: 1 |
|
Высоковольтный пробник | Кол-во: 1 |
|
Кабель измерительный токовый | Кол-во: 1 |
|
Сетевой кабель | Кол-во: 1 |
|
Паспорт изделия с отметкой ОТК | Кол-во: 1 |
|
Сертификат о калибровке | Кол-во: 1 |
